Product Overview

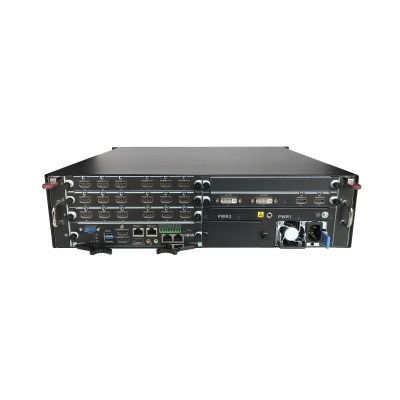

NVD2105DH-4I-4K
Ultra-HD Network Video Decoder
> Standard 2.5U case, elegant appearance
> Plug-in board design, easy to use and maintain
> H.265/H.264/MJPEG/MPEG4/MPEG2 video decoding
> Ultra-high decoding ability, up to 12 Megapixels
> 2ch HDMI and 2ch DVI-I input, support 4K collection(HDMI)
> Support 1/4/9/16 display split
> Support audio, alarm, bi-directional talk, RS485
> Splicing screens control for zoom/merge/roam/overlay
> Support redundant power, stable and reliable
For more Information:
https://www.dahuasecurity.com/asset/upload/uploads/soft/20191111/NVD2105DH-4I-4K_Datasheet.pdf
|
System |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Processor |
Embedded processor |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Operating System |
LINUX |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Slot |
1 Main board, 3 Decoding board(6CH), 1 Collection board, 1 Blank panel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Performance |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Format |
H.265/H.264/MPEG2/MJPEG |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Audio Format |
PCM/G711/AAC |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Decoding Capacity Separately |
Port 1,2,3 |
Port 4,5,6 |
Port 7,8,9 |
Port 10,11, 12 |
Port 13,14, 15 |
Port 16,17, 18 |
Port 19,20, 21 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3CH@12MP/4CH@4K/8CH@5MP/10CH@3MP/16CH@1080P/ 36CH@720P/48CH@D1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Total Video Decoding |
21CH@12MP/28CH@4K/56CH@5MP/70CH@3MP/112CH@1080P/252CH@720P/336CH@D1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Decoding Resolution |
12MP/8MP/6MP/5MP/4MP/3MP/1080P/720P/960H/D1/HD1/2CIF/CIF/QCIF |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Output |
21ch HDMI |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Display Resolution |
3840×2160/2560×1600/1920×1080/1280×1024/1280×720/1024×768 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Input |
2 HDMI, 2 DVI-I |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Collection Resolution |
3840×2160/1920×1080/1600×1200/1680×1050/1440×900/1400×1050/1366×768/1280×1024/1280×960/1280×800/1280×720/1152×864/1024×768/800×600, etc |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Audio Output |
21ch HDMI |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Bi-directional Talk |
1 Pair 3.5mm jack (2.0V Line in/50mV Mic in/10KΩ, 2.0V/16Ω out) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Alarm Input/Output |
2CH/1CH(30V DC 1A, 125V AC 0.5A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Communication Interface |
2 RJ45 network port (10M/100M/1000M) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
RS232 |
3 (1 DB9, 2 RJ45) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
USB |
3 (2 USB3.0, 1 USB2.0) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
RS485 |
1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Others |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Power Supply |
AC100-127V, 200-240V, 47Hz-63Hz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Power Consumption |
≤180W |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Working Temperature |
-10℃~+55℃ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Working Humidity |
10% ~ 95%, 86Kpa ~ 106Kpa |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Unit Dimension |
2.5U, 440×436.6×110mm(17.32 × 17.19 × 4.33 inch), (W*D*H) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Weight |
12.03kg(26.52 lb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
